TX1812-1010A內置IC規格書 |
| 發布時間:2022-06-29 15:56:43 |

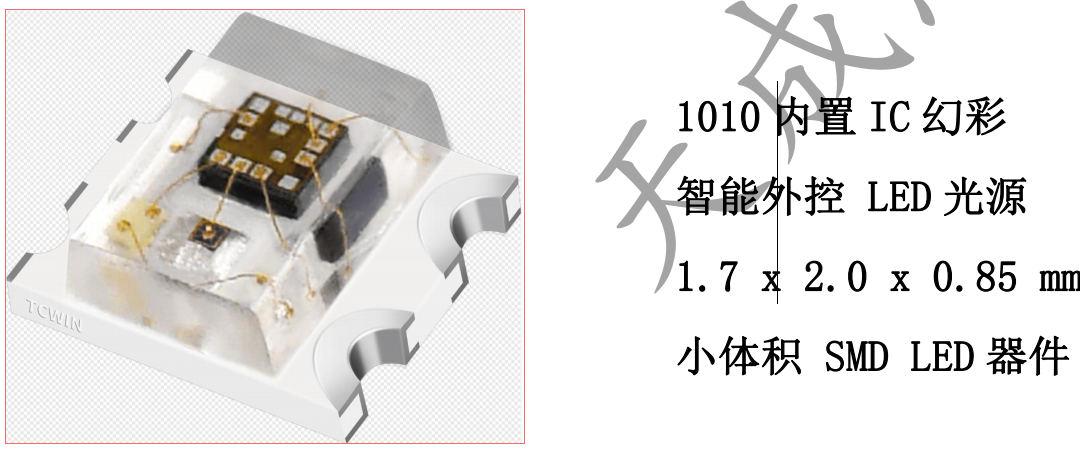

深 圳 市 天 成 照 明 有 限 公 司 SPECIFICATIONS產品規格書 產品名稱 TX1812-1010A 5050燈珠產品型號TC1010RGB-3CSA 1010 內置 IC 幻彩 智能外控 LED 光源 1.7 x 2.0 x 0.85 mm 小體積 SMD LED 器件
目 錄 1、產品概述............................................................................................................. 3 2、主要應用............................................................................................................. 3 3、特征說明............................................................................................................. 3 4、產品尺寸............................................................................................................. 4 5、產品命名規則.....................................................................................................4 6、引腳功能............................................................................................................. 5 7、RGB 光電特性......................................................................................................5 8、絕對最大值.........................................................................................................6 9、IC 電氣參數........................................................................................................6 10、開關特性...........................................................................................................6 11、數據傳輸時間...................................................................................................7 12、時序波形圖.......................................................................................................7 13、數據傳輸方式...................................................................................................8 14、24bit 數據結構................................................................................................8 15、典型應用電路...................................................................................................8 16、光電特性曲線...................................................................................................9 17、包裝................................................................................................................. 10 18、可靠性測試.....................................................................................................11 19、焊接說明.......................................................................................................112 20、注意事項.......................................................................................................113 1. 產品描述 TX1812-1010A 是一個集控制電路與發光電路于一體的智能外控 LED 光源。其外型與一個 1010LED 燈珠相同，每個元件即為一個像素點。像素點內部包含了智能數字接口數據鎖存信號整 形放大驅動電路，電源穩壓電路，內置恒流電路，高精度 RC 振蕩器，輸出驅動采用專利 PWM 技 術，有效保證了像素點內光的顏色高一致性。 數據協議采用單極性歸零碼的通訊方式，像素點在上電復位以后，DIN 端接受從控制器傳輸過 來的數據，首先送過來的 24bit 數據被第一個像素點提取后，送到像素點內部的數據鎖存器，剩余 的數據經過內部整形處理電路整形放大后通過 DOUT 端口開始轉 發輸出給下一個級聯的像素點，每 經過一個像素點的傳輸，信號減少 24bit。像素點采用自動整形轉發技術，使得該像素點的級聯個 數不受信號傳送的限制，僅僅受限信號傳輸速度要求。 LED 具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超 長壽命等 優點。將控制電路集成于 LED 上面，電路變得更加簡單，體積小，安裝更加簡便。 2. 主要應用 ? LED 全彩發光字燈串,LED 全彩模組,LED 幻彩軟硬燈條,LED 護欄管，LED 景觀/情景照明。 ? LED 點光源,LED 像素屏,LED 異形屏,各種電子產品,電器設備跑馬燈。 3. 特征說明 ? LED 內部集成高質量外控單線串行級聯恒流 IC; ? 控制電路與芯片集成在 SMD 1010 元器件中，構成完整的外控像素點,色溫效果均勻且一致性高; ? 內置數據整形電路，任何像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加; ? 內置上電復位和掉電復位電路，上電不亮燈; ? 灰度調節電路(256 級灰度可調); ? 紅光驅動特殊處理，配色更均衡; ? 單線數據傳輸，可無限級聯; ? 整形轉發強化技術，兩點間傳輸距離超過 10M; ? 數據傳輸頻率可達 800Kbps， 當刷新速率 30 幀/秒時，級聯數不小于 1024 點。 1010 4. 產品尺寸 注： a. 所有標注尺寸的單位均為 mm; b. 除了特別注明,所有標注尺寸的公差均為±0.2mm; c. 封裝尺寸：2.0x1.7x0.85mm; 5. 產品命名規則 TX 1812 - 1010A 內置 IC 系列 IC 型號 建議焊盤尺寸 6. 引腳功能 序號 符號 管腳名 功能描述 1 DOUT 數據輸出 控制數據信號輸出 2 VDD 電源 供電管腳 3 DIN 數據輸入 控制數據信號輸入 4 GND 地 信號接地和電源接地 7. RGB 光電特性 8. 色區 項目 符號 最小 平均 最大 單位 測試條件 主波長 λd G 520 525 R 620 625 nm IF=12mA B 465 470 發光強度 IV G 800 1200 R 200 400 mcd IF=12mA B 150 300 BIN 區 X1 Y1 1 0.2134 0.2202 2 0.2291 0.2272 3 0.2291 0.2076 4 0.2134 0.2006 9.絕對最大額定值 參數 符號 范圍 單位 邏輯電源電壓 VDD 3.5～+5.3 V R/G/B輸出端口耐壓 V1 0.5-5.5 V 工作溫度 Topt -40 ～ 85℃ ℃ 儲存溫度 Tstg -40 ～ 120℃ ℃ ESD耐壓 VESD 2K V 10.IC 電氣參數 參數 符號 最小 典型 最大 單位 測試條件 芯片輸入電壓 VDD 3.5 5.0 7.5 V -- OUT輸出電流 Iout -- 12 -- mA Vr/Vg/Vb=3v 高電平輸入電壓 Vin 3.4 -- -- V VDD=5.0V 低電平輸入電壓 Vil -- -- 1.6 V VDD=5.0V PWM頻率 FPWM -- 1.2 -- KHZ -- 靜態功耗 IDD -- 0.5 -- mA -- 11. 開關特性 參數 符號 最小 典型 最大 單位 測試條件 數據速率 FDIN -- 800 -- KHZ -- 傳輸延遲時間 Tpzl -- 500 -- ns DIN-DOUT 12.數據傳輸時間 T符號 碼元 最小 典型 最大 單位 TOH 輸入0碼，高電平時間 220 300 380 ns TIH 輸入1碼，高電平時間 800 900 1000 ns TOH ' 輸出0碼，低電平時間 800 900 1000 ns TIH ' 輸出1碼，低電平時間 220 300 380 ns Trst Rest碼，低電平時間 - 80 - μS 13.時序波形圖 輸入碼型： 連接方式： 14. 數據傳輸方式 注：其中 D1 為 MCU 端發送的數據，D2、D3、D4 為級聯電路自動整形轉發的數據 15. 24bit 數據結構 G7 G6 G5 G4 G3 G2 G1 G0 R7 R6 R5 R4 R3 R2 R1 R0 B7 B6 B5 B4 B3 B2 B1 B0 注：高位先發，按照 GRB 的順序發送數據(G7→G6……B0) 16.典型應用電路 17.光電特性曲線 ? 光譜圖，Ta=25℃ ? 電壓與電流關系，Ta=25℃ ? 亮度與電流關系，Ta=25℃ ? 角度圖，Ta=25℃，If=12mA 18.包裝規格 ● 進料方向 標簽圖示 ● 包裝數量 卷盤尺寸：178x12mm，4000pcs/卷; 卷盤尺寸：330x12mm，16000pcs/卷; 卷盤尺寸：178x12mm 19.可靠性測試 測試項目和結果 序號 測試項目 參考標準 測試條件 備注 結論 1 回流焊 JESD22-B106 Tsld=240℃,10sec 3 times 0/22 2 溫度循環 JESD22-A104 -20℃ 30min ↑↓15min 120℃ 30min 200 cycle 0/22 3 冷熱沖擊 JESD22-A106 -40℃ 15min ↑↓15sec 125℃ 15min 200 cycle 0/22 4 高溫存儲 JESD22-A103 Ta=100℃ 1000 hrs 0/22 5 低溫存儲 JESD22-A119 Ta=-40℃ 1000 hrs 0/22 6 點亮高低溫循環 JESD22-A105 On5min-40℃>15min ↑ ↓ ↑ ↓ <15min Off5min100℃>15min 200 cycle 0/22 7 老化測試 JESD22-A108 Ta=25℃ IF=12mA 1000 hrs 0/22 8 高溫高濕 JESD22-A101 60℃ RH=90% IF=12mA 1000 hrs 0/22 20.焊接說明 ? 回流焊簡介 a.回流焊次數不應超過 2 次 b.焊接時，在加熱過程中不能有應力作用于 LED 燈珠 ? 烙鐵 a.手工焊接時，烙鐵溫度控制在 300℃以下，且時間不可超過 3 秒 b.手工焊接只可焊接一次; ? 返工 a.溫度保持在 240℃以下，5 秒內完成返工作業 b.烙鐵不能碰觸到 LED 燈珠 c.雙頭形烙鐵為最佳 21.注意事項 ? 使用注意事項 為確保內置 IC 燈珠產品在 SMT 貼片回流焊和使用過程良率及產品穩定性，經過多次試驗驗 證特制訂以下各工序相關注意事項如下： 1、樣品評估：因本產品為內置 IC 產品，整體工藝差別于常規 RGB 產品，所以客戶端在樣品評估 時需進行全方位驗證，確保產品的匹配性能; 2、來料檢驗：確保真空包裝完好，無漏真空現象，如有漏真空請確認回流焊是否異常，如異常 需返廠重新高溫除濕; 3、使用事項：正式貼片前請先做好首件確認，使用時按拆一包用一包的原則，燈珠裸露在空氣 中不得超過 4 小時，貼片完成燈珠需在 2 小時以內過完回流焊，使用錫膏為中低溫錫膏，回流焊最 高溫度不得超過 240 度; 4、維修要求：材料在回流焊后 4 小時內需完成測試和維修燈珠，如超過 4 小時需將要維修燈板 低溫 65℃除濕 12 小時以上才可進行維修作業，且維修所需的燈珠也要進行低溫 65℃除濕 12 小時 以上才可使用，維修過程中禁止用溫度超過 240℃加熱臺進行返修，禁止整板放置于加熱臺上返修， 遵循壞哪顆返哪顆的原則。 溫馨提示：整個工序特別注意事項為燈珠使用前真空包裝、除濕后貼片放置時間和車間的溫濕 度管控，產品維修時燈板如裸露在室溫環境時間過長燈板和燈珠需進行除濕，燈珠為 LED 電子元器 件產品，需注意春夏季防潮，秋冬季防靜電，產品品質就是一家企業的生命，以質量求生存，以質 量求發展是我司的一貫宗旨。 也為保證客戶端品質，請嚴格參照以上建議操作。 防潮等級定義 防潮等級驗證 防潮等級 材料拆包后使用壽命 驗證條件 時間 條件 標準條件 加速條件 時間 條件 時間 條件 LEVEL1 無限制 ≦30℃/85%RH 168+5/-0H 85℃/85%RH / / LEVEL2 1 年 ≦30℃/60%RH 168+5/-0H 85℃/60%RH / / LEVEL2a 4 周 ≦30℃/60%RH 696+5/-0H 30℃/60%RH 120+5/-0H 60℃/60%RH LEVEL3 168 小時 ≦30℃/60%RH 192+5/-0H 30℃/60%RH 40+5/-0H 60℃/60%RH LEVEL4 72 小時 ≦30℃/60%RH 96+5/-0H 30℃/60%RH 20+5/-0H 60℃/60%RH LEVEL5 48 小時 ≦30℃/60%RH 72+5/-0H 30℃/60%RH 15+5/-0H 60℃/60%RH LEVEL5a 24 小時 ≦30℃/60%RH 48+5/-0H 30℃/60%RH 10+5/-0H 60℃/60%RH LEVEL6 取出即用 ≦30℃/60%RH 取出即用 30℃/60%RH / / 封裝的 LED 為硅材料。該 LED 具有軟表面的封裝頂部。頂部表面的壓力會影響 LED 的可靠 性。應采取預防措施，以避免有過大的壓力作用于在封裝件上。因此，在選用吸嘴時，應適用 于有機硅樹脂的壓力。 |
