今天小編來的對大家介紹下紅外線發射管，對于紅外線發射管大家應該有些許疑惑下面句逐步介紹它的一些相關問題。包括：紅外線發射管簡介及參數、紅外對管識別及紅外測距系統原理、紅外線發射管和接收管怎么區分、紅外線發射管發射距離、紅外線發射管如何判斷好壞、紅外線發射管是黑色還是白色、紅外線發射管和接收管原理、紅外線發射管正負極，希望本文能幫助到你。

紅外線發射管簡介及參數

紅外線發射管(IR LED)也稱紅外線發射二極管，屬于二極管類。它是可以將電能直接轉換成近紅外光(不可見光)并能輻射出去的發光器件，主要應用于各種光電開關、觸摸屏及遙控發射電路中。紅外線發射管的結構、原理與普通發光二極管相近，只是使用的半導體材料不同。紅外發光二極管通常使用砷化鎵(GaAs)、砷鋁化鎵(GaAlAs)等材料，采用全透明或淺藍色、黑色的樹脂封裝。

參數

紅外線發射管發射距離、發射角度(15度、30度、45度、60度、90度、120度、180度)、發射的光強度、波長。以上為物理參數，需了解其電性能參數：市場上常用的直徑3mm,5mm為小功率紅外線發射管，8mm,10mm為**率及大功率發射管。小功率發射管正向電壓：1.1-1.5V，電流20mA,**率為正向電壓：1.4-1.65V 50-100mA，大功率發射管為正向電壓：1.5-1.9V200-350mA.煜星電子做出1-10W大功率紅外線發射管可應用于紅外監控照明。

紅外對管識別及紅外測距系統原理

初碰紅外對射管，不易區分發射和接收兩種。下面介紹一種簡單的識別方法。紅外線發射管和紅外接收管都是人們常說的紅外對管。紅外線對管形類似于普通圓形發光二極管。只是內部結構不一樣罷了。

紅外線構成管子。假定為紅外線發射管，管芯內凹陷，形狀與聚光罩相似。同設(b)為紅外線接收管，在管芯內設有紅外線感光電極。紅外線管的兩個針1的長度為1，長針為正電極，與普通發光管相同。

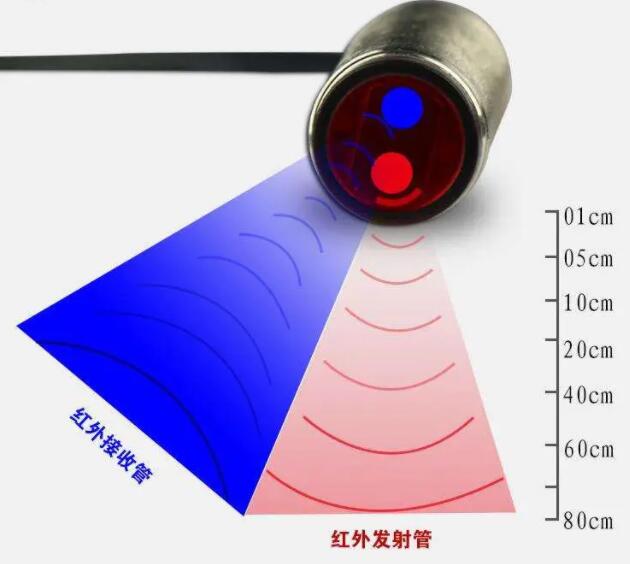

由于紅外測距儀器結構簡單，體積小，成本低廉，因此其廣泛用于光機電綜合類產品的批量生產中，該系統主要由紅外對管構成。本文將著重介紹基于紅外對管的紅外測距系統作用原理。

其原理是紅外發射電路的紅外線發光二極管發射紅外線，通過障礙物反射后，紅外線接收電路的光敏接收管接收到前方物體的反射光，以判斷前方是否有障礙物。利用反射光的強度可判定目標的距離，由于接收管接收到的光強隨距離變化，因此距離近時反射光強大，距離遠時反射光弱。

因?yàn)榧t外是一種電磁波，介于可見光和微波之間，所以它既具有可見光的直線傳播、反射、折射等特性，又具有微波的某些特性，如穿透能力強、能穿透某些不透明物質等。

根據紅外對管作用原理，紅外傳感器包括紅外發射裝置和紅外接收裝置。自然界中的物體只要溫度高于零度，就會輻射紅外線，因此，紅外傳感器必須具有很強的發射和接收能力。

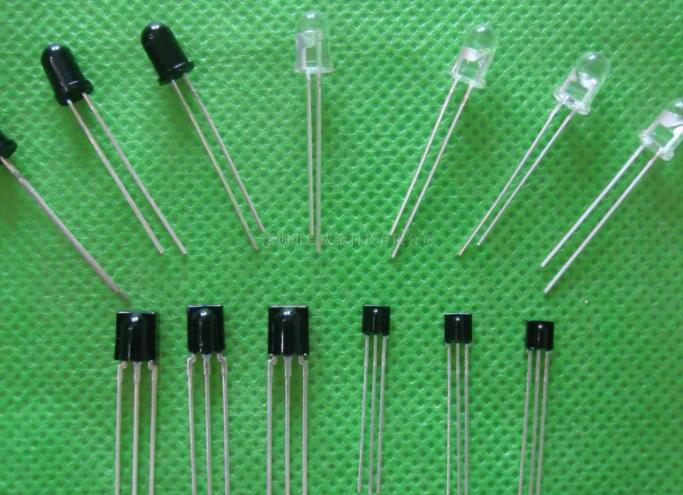

紅外線發射管和接收管怎么區分

怎么分辨紅外線發射管和接收管?

在外觀上分辨紅外發射管和接收管：

紅外發射管：在一般情況下我們可以從外觀可以區分出紅外發射管和紅外接收，紅外發射管一般都是透明狀的，可以清晰的看到內部的結構。

紅外發射管的內部構造和發光二極管基本相同，不同的是它們的內部材料方面。而且在沒有使用過的情況下我們還可以知道它的正負極，一般為正極，短腳為負極。

紅外接收管：紅外接收管他是一種吧紅外光信號轉變?yōu)殡娦盘?hào)的電子元器件，紅外接收的外觀大多數都是黑色不透明的樹脂封裝的。

紅外接收管有紅外接收二極管和紅外接收三極管，兩個引腳的是紅外接收二極管，長引腳是正極，短引腳是負極。而有三個引腳的便是紅外三極管，紅外三極管可分為NPN和PNP兩種。

1、區別于外表

在外觀上去區別紅外發射接收管，一般透明的是發射管，不透明的是紅外接收管。由于發射器需要考慮發射信號的不同角度，因此外觀設計上采用透明膠體作為封裝。而且為了能更好的抗光干擾，所以一般都是設計成包黑膠體。

紅外接收管

2、采取三用表測量法

若紅外接收管的管子也是透明膠體，則要用儀器來測量判斷，建議用三用表來測量判斷。

三用表測量可通過500型電阻測試儀或其它指針式三用表的Rxlk電阻值，測量紅外線對管的極間電阻，來鑒別紅外線對管。

判據一：當紅外對管的端部不受光線照射時換光測點時，發射管的正電阻小，反向電阻大，如果發射管為黑色，當發射管為黑色時，發射管為黑色(長針)。正反向電阻均為接收管。

判據二：黑表筆接負極(短針腳)時，發射管電阻較大，三用表指針隨光線強度變化，指針擺動接收管時，接收管電阻較小。

注意：

黑表筆接正極，紅色表筆接負極時，測量正電阻。

電阻大指的是三用表的指針基本不動。

紅外線發射管與紅外接收管如何區分

紅外發射管一般有以下幾類：

按照峰值波長主要為：850nm，870nm，880nm，940nm，980nm

就功率而言：850nm>880nm>940nm

就價格而言：850nm>880nm>940nm

現在市場上使用較多紅外發射管的是850nm和940nm 因?yàn)?50nm發射功率大，照射的距離較遠，所以主要用于紅外監控器材上;而940nm主要用于家電類的紅外遙控器上。

發光體或物體在分光儀上所量測的能量分布，其峰值位置所對應的波長，稱為峰值波長λp 輻射強度：POWER(單位：mW/sr)用以表示紅外線發光二極管(IR LED)輻射紅外線能量之大小。

輻射強度(POWER)與輸入電流(If)成正比，發射距離與輻射強度(POWER)成正比。 mW/sr：表示紅外線輻射強度的單位，為發射管發射紅外線光之單位立體角所輻射出的光功率的大小

半功率角：2θ1/2 指發射管其上下或左右兩邊所輻射出的紅外線強度為該組件*大輻射強度的50%時，其上下或左右兩邊所夾的角度稱為半功率角。

人們習慣把紅外線發射管和紅外線接收管稱為紅外對管。紅外對管的外形與普通圓形的發光二極管類似。初接觸紅外對管者，較難區分發射管和接收管。本文介紹三種簡便的識別方法。

紅外線發射管發射距離

紅外線遙控距離有遠有近，要根據需要來設計遙控的距離。一般是10米左右。如果有特殊需要，增大發射功率也可讓遙控距離達到30米以上。 以直徑5mm紅外線發射二極管，發射功率大于100(mW)，最大發射距離10-15米(與接收靈敏度有關)。

用兩個紅外線發射二極管來增強發射功率，加大遙控距離。遙控距離達30米以上。 要知道，遙控距離越遠，發射功率就要大，PPC耗電就越大，達到30米，峰值電流要達到750mA以上。

R3是一個無線電收發系統，使用甚高頻無線電傳送控制信號，無線電可以穿透衣物、人體、墻壁、樹林等等障礙，無方向性，使用的時候只需確保發射器與相機距離在遙控范圍內，無論發射器的方向、無論是否有障礙物均可控制 。R3遙控器的遙控距離可以達到500米以上。

紅外線發射管如何判斷好壞

一、紅外線發射管如何判斷好壞

判斷紅外發射管好壞的方法：用萬用表R&TImes;10k檔測量紅外發光管有正、反向電阻。正常時，正向電阻值約為15~40kΩ(此值越小越好);反向電阻大于500kΩ(用R&TImes;10k檔測量，反向電阻大于200 kΩ)。

(1)若測得正、反向電阻值均接近零，則說明該紅外發光二極管內部已擊穿損壞。

(2)若測得正、反向電阻值均為無窮大，則說明該二極管已開路損壞。

(3)若測得的反向電阻值遠遠小于500kΩ，則說明該二極管已漏電損壞。

拓展：紅外線是一種電磁波，波長介于微波與可見光之間(波長介于0.75-1.4微米)，紅外線發射管通常也叫紅外線發射二極管，英文名稱是：Infrared LED 。紅外線發射管是一種直接將電能轉化成近紅外光的電子元器件，其封裝材料，發光原理與普通的發光二極管相似，只是使用的半導體材料不同。

紅外線發射管是黑色還是白色

黑色的，因?yàn)橐哑渌伾目梢?jiàn)光都過濾掉。

這個就是紅外發射二極管

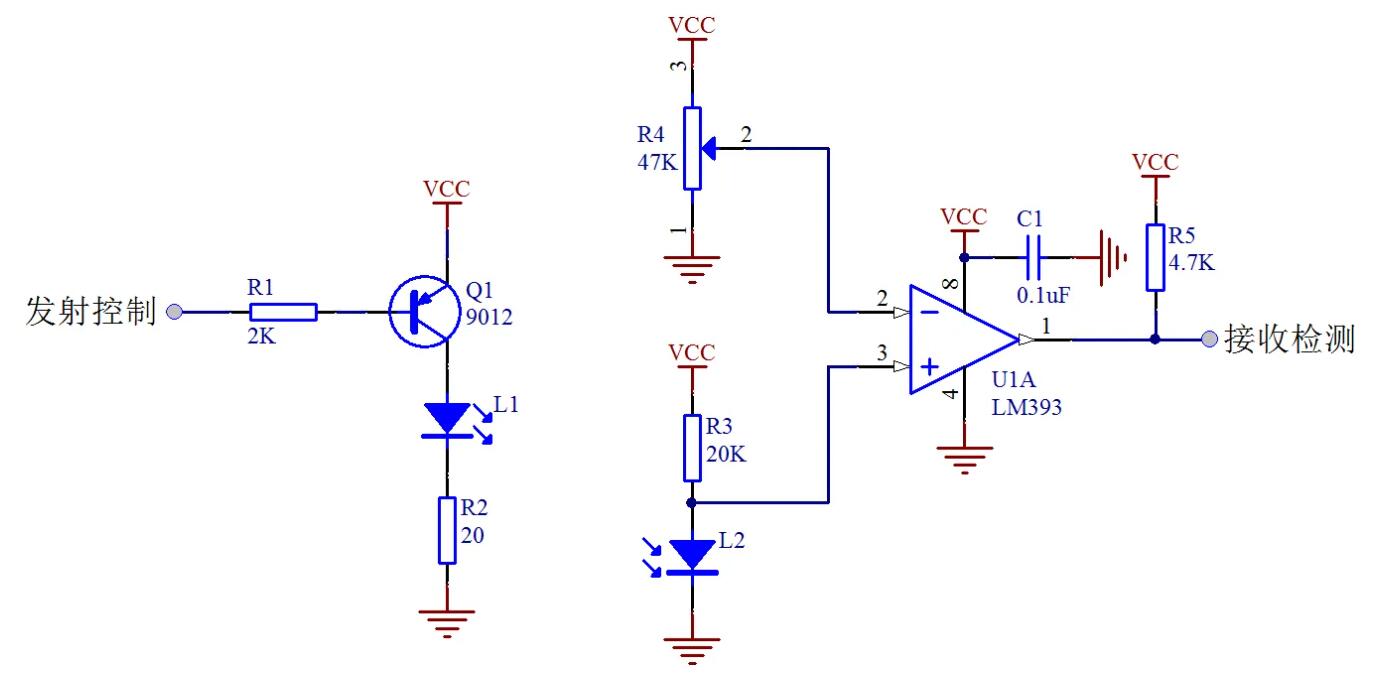

紅外線發射管和接收管原理

接收管工作原理：紅外線接收二極管是在反向電壓作用之下工作的。紅外線接收二極管在一般照度的光線照射下，所產生的電流叫光電流。如果在外電路上接上負載，負載上就獲得了電信號，而且這個電信號隨著光的變化而相應變化。

發射管工作原理：發射紅外線去控制相應的受控裝置時，其控制的距離與發射功率成正比。要使紅外發光二極管產生調制光，只需在驅動管上加上一定頻率的脈沖電壓。紅外發光二極管發射紅外線去控制受控裝置時，受控裝置中均有相應的紅外光一電轉換元件，如紅外接收二極體，光電三極管等。

1、紅外線的特點。

人眼可見的光，按波長排列，依次為紅、橙、黃、綠、青、藍、紫。

可見紅光的波長范圍為620nm-760nm，比紅光波長還長的光叫紅外線。紅外線遙控器就是利用波長760nm-1500nm之間的近紅外來傳送控制信號的。

紅外線的特點是不會干擾到其他正在運行的電器，也不會對周邊環境影響。電路調整簡單，編碼發射信號可實現多路紅外線遙控功能。

2、紅外發射和接收。

人們見到的紅外遙控系統分為發射和接收兩部分。發射部分的發射部件是紅外發光二極管，不是可見光而是紅外發光。

市面上最常見的是紅外發射管二極管發出的紅外波長在940nm左右，其中最常見的紅外發射管型號有CIL-534A2、CIL-34CC2。

判斷紅外發光二極管好壞與判斷普通二極管的方法一樣。單個紅外LED的發射功率約為100mW。紅外線發射管二極管的發光效率需要用專用設備測定，但在業馀條件下，只能用經驗拉距法粗略判定。

接收電路的紅外接收管是光敏二極管，使用時在紅外接收二極管上加入反向偏壓，可以正常工作，獲得高靈敏度。紅外接收管二極管一般有圓形和方形兩種。由于紅外LED發射功率小，紅外接收二極管接收信號弱，所以接收端必須增加高增益擴大電路。

紅外一體化接收頭是集紅外接收、放大、濾波器和對比器輸出等模塊，性能穩定可靠。因此，有了一體化的接收頭，人們不再制作接收放大電路，紅外接收電路不僅簡單，可靠性也大幅度提高。

常用的紅外接收頭型號有CRM-383BG1-24，均有三個引腳，即電源正VDD、電源負GND和數據輸出OUT。

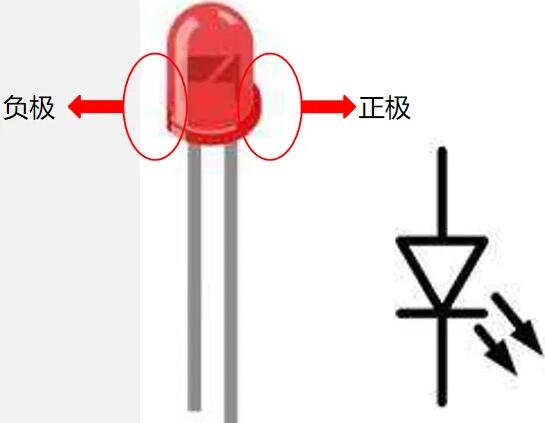

紅外線發射管正負極

紅外發射管正負極判定

相信大家對于紅外發射管一定不會陌生，但對于紅外發射管正負極辨別卻顯得無從下手，在實際紅外發射管焊接過程中，常常遇到如何辨認紅外發射管的正負極這一問題，紅外發射管正負極判斷尤為重要，燈的亮度全靠紅外發射管來決定，下面將介紹兩種較簡單的方法辨別紅外發射管正負極。

紅外發射管正負極判斷方法之觀察法：紅外發射管的正負極判斷，我們可以從其側面的兩條引出線在紅外發射管體內的形態來判別，通常呢較小的一面為正級，負極則較大呢。

其次觀察紅外發射管的引腳長短，通常引腳長些的則為正極，引腳短些的為負極呢。

以上就是小編對于紅外線發射管的詳細介紹了，希望對你有用。
