發光二極管有很多不明白的地方吧。發光二極管為什么不能使用超電壓和超電流白光LED簡單來說，用最常用的5mm白光LED來說明。其正常動作電壓多在3.0-3.5V范圍內，正常動作電流為20mA。

但是，很多人誤以為超電壓和超電流使用白光LED會更亮，但實際的測試結果是15mA以后光通量的成長很激烈，20mA以后幾乎沒有成長，30mA增加，比20mA只增加了5%，LED有明顯的發熱。

還有壽命考試：20mA工作了一個月，衰減只有5%，現在還有95%的光通量，30mA工作到19號，光通量只有50%。在通常的條件下只能工作10萬小時白光LED，在大電流下使用，壽命只有600小時。

LED在一般的說明中，都主張可以使用50000小時以上，一部分的制造商可以運行100000小時左右，但是LED產品也不能保證能夠這樣長期使用。可以通過錯誤的操作和工序簡單地進行“破壞”LED，隨著時間的推移而逐漸劣化，預計高質量LED在經過50000小時的持續動作后也能維持初始照明的亮度的60%以上。

為了延長LED的壽命，需要LED減少或完全驅除芯片產生的熱能。熱能是LED動作停止的主要原因。發光二極管說明不可使用超電壓電流。詳情請咨詢?cè)诰€客戶服務。

發光二極管的正常工作狀態是?

發光二極管是一種新型光源，在什么條件下發光二極管才會正常工作，其實它只需要微安級的小電流就可以發光，很容易被點亮，發光二極管與其它二極管一樣，也是存在截止區和導通區的，有時發光二極管不亮是什么原因，一起來了解下。

維持發光二極管正常工作的條件

1、加在二極管上的電壓必須達到導通電壓

比如紅色2ⅴ左右、白色3ⅴ左右等(不同顏色或同顏色中普亮和高亮的電壓也會不一樣)。低于這些電壓，既使一千W的電源也無法點亮一顆0.06w的發光二極管。

當二極管不亮?xí)r可用電壓表測一下，如果電壓不在上述范圍內，就需要進一步查找原因。

2、加在二極管上的電壓極性要符合正偏的要求

即電源正負極和二極管的極性相對應，不可接反。當測得二極管上的電壓很高，已達到或接近電源電壓，就有可能是極性接反或發光二極管已損壞。

3、通過發光二極管的電流要在其允許范圍內

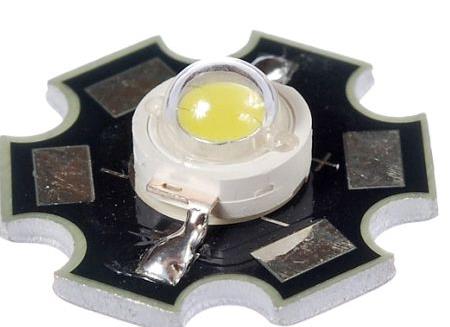

比如常用的0.06W直挿型電流在5～20mA、1W的燈珠電流在300～330mA之間。過大過小，均會影響發光二極管的正常工作。

4、有一種和普通燈珠封裝外型一樣的“集成燈珠”，注意區別。

有多顆外觀良好的燈珠反、正測都不亮?xí)r，則可能是屬于集成燈珠。有些集成燈珠的最高導通電壓達30ⅴ，內部由10個芯片串聯而成。有些多芯片的集成燈珠比單芯片的體積還小。

在遇到發光二極管不工作時，可以從以上四個方面來查找原因。

3MM紅色發光二極管為例，它的工作電流是非常小的，僅為30MA。工作電壓1.8-2.2V，功率0.06W。

發光二極管正常工作最大電流電路實驗?

發光二極管的反向擊穿電壓約5伏。它的正向伏安特性曲線很陡，使用時必須串聯限流電阻以控制通過管子的電流。限流電阻R可用下式計算：R=(E-UF)/IF

式中E為電源電壓，UF為L(zhǎng)ED的正向壓降，IF為L(zhǎng)ED的一般工作電流。

注意：在實際設計中，往往提高限流電阻值來降低工作電流方法延長使用壽命，經驗值3-8MA。

發光二極管特性分析：

(1)亮度與電流不是線性關系，電流大到一定值時，亮度變化不大。只要電流超過了最大正向電流就會燒了。特殊的主要看資料，一般的電流選定在3-20mA。

(2)發光二極管是電流型器件，通常靜態顯示有10 mA就有足夠亮度，極限值在50mA以下。36V串個2K左右，48V串個3K左右的限流電阻。

(3)LED(發光二極管)的工作電壓隨制造材料不同也不同。

發光二極管的正負極判斷：

(1)直插：兩根引線中較長的一根為正極，應按電源正極。有的發光二極管的兩根引線一樣長，但管殼上有一凸起的小舌，靠近小舌的引線是正極。

(2)貼片：帶有短杠的是負極

發光二極管的工作參數：

(1)正向工作電流If：它是指發光二極管正常發光時的正向電流值。一般LED發光二極管的工作電流在十幾mA至幾十mA，而低電流LED的工作電流在2mA以下(亮度與普通發光管相同)。

(2)正向工作電壓VF：一般發光二極管參數表中給出的工作電壓是在給定的正向電流下得到的。一般是在IF=20mA時測得的。發光二極管正向工作電壓VF在1.4～3V。在外界溫度升高時，VF將下降。

R≈V/I，一般應用取I=3～5mA，則R=?---經驗值

(3)常用參數：

普通發光二極管的正向飽和壓降為1.6V～2.1V，正向工作電流為5～20mA

超亮發光二極管有三種顏色，然而三種發光二極管的壓降都不相同。其中紅色的壓降為2.0--2.2V，黃色的壓降為1.8—2.0V，綠色的壓降為3.0—3.2V。正常發光時的額定電流均為20mA。

與其它發光燈對比：

與小白熾燈泡和氖燈相比，發光二極管的特點是：工作電壓很低(有的僅一點幾伏);工作電流很小(有的僅零點幾毫安即可發光);抗沖擊和抗震性能好，可靠性高，壽命長;通過調制通過的電流強弱可以方便地調制發光的強弱。

一般來說，紅色和黃色的發光二極管工作電壓是2伏的，其他顏色的工作電壓都是3伏，一般的發光二極管的工作電流是20毫安，如果接在五伏的電源上，電源電壓減二極管的工作電壓就是分壓電阻要分掉的電壓，再用這個電壓除以二極管工作的電流就能計算出這個電阻的阻值。比如說3伏的二極管(5-3)/0.02=100歐，2伏的二極管(5-2)/0.02=150歐，但是不是所有的發光二極管的工作電流都是20毫安，有的大一點有的小一點。
