5050燈珠怎么分正負

1.普通的小功率led，可以看燈珠的底部，底部圓的一側有一個平面，靠近平面的引出腳為負極，如果沒有平面，就看燈珠的內部結構，電極較大的那一個是負極。如果有萬用表，使用通斷檔測試。燈珠微亮時紅筆接的為正。

2，用兩節AAA電池串幾百歐電阻接觸兩引腳 ，燈珠微亮時電池正極端接的是正led引腳長的一端為正極，短的一端為負極。也可以仔細觀察燈珠內部的電極，較小的是正極，大的一端的是負極。led燈珠是半導體二極管的一種，可以把電能轉化成光能。

如何判斷二極管的正極和負極

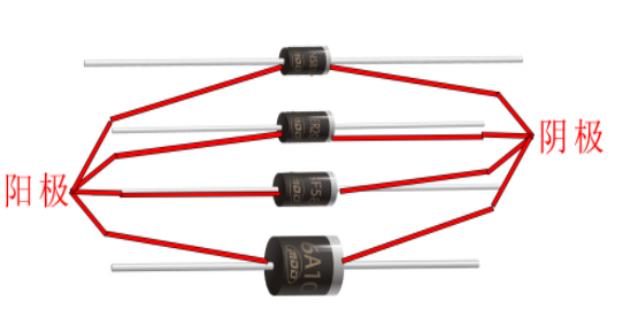

一、普通二極管有陰極線標識一極為負極;

二、發光二極管長腳為正，短腳為負。如果腳一樣長，發光二極管里面的大點是負極，小的是正極。有的發光二極管帶有一個小平面，靠近小平面的一根引線為負極。 貼片式發光二極管，一般都有一個小凸點區分正負極，有特殊標志的為負極，無特殊標識的為正極。

萬用表中：紅筆接“+”，黑筆接“-”;在測發光二極管時，低阻擋測不出來，可用RX10K檔測，兩表筆接觸二極管的兩級。如果電阻較小，黑表筆所接的是正極，電阻較大，黑表筆所接的是負極。發光二極管，若與TTL組件相連使用時，一般需串接一個470R的降壓電阻，以防器件的損壞。

1、看標識尺寸大的LED 在極片引腳附近做有一些標記，如切角、涂色、或引腳大小不一樣，一般有標志的、引腳小的、短的 一邊是陰極(即負極)，尺寸小的0805、0603封裝的在底部有“T”字形 或 倒三角形符號“T”字一橫的一邊是正極; 三角形符號的“邊”靠近的極性正，“角”靠近的是負極。

2、用萬用表測量通過萬用表檢測貼片發光二極管正負極時，一定要使用“R*10k”的檔位來檢測。檢測時將兩表筆與發光二極管的兩條引線相連接。倘若表針偏轉過半，同時發光二極管中有一發亮光點，表示貼片發光二極管是正向接入的。這時呢與黑表筆接的是正極，與紅表筆相連接的是負極。再將兩表筆對換與發光二極管相連接，(反向接入式)，表針則不動。不管是正向接入還是反向接入，表針不動或是偏轉過到頭，說明貼片發光二極管是損壞的呢。不過對于初學者來講根本不會如何使用萬用表，這時呢其實有一點大家都是知道的功率大點的發光二極管都是分為正負極的。每一極都代表一端，其中一端有個多出來的引腳，細心觀察會發現，這個引腳上有小孔。帶小孔的一端則為正極，另一端則為負極呢。

3、觀察管內電極觀察管子內部的電極，較小的是正極，大的類似于碗狀的則是負極。

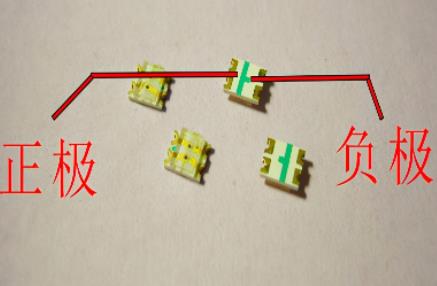

4、看缺角處在led節能燈照明行業中會經常用到5050貼片LED，這種貼片發光二極管是正方形的，四個直角中有一個角帶個小缺角，帶小缺角的那端就是負極，另一端是正極。5、看引腳發光二極管的引腳一般正極比較長，負極的引腳比較短。

三、晶體二極管

晶體二極管由一個PN結，兩條電極引線和管殼構成。在PN結的兩側用導線引出加以封裝，就是晶體二極管。晶體二極管的字母符號為V。PN結的導通方向是從P型半導體到N型半導體，即P到N導通(P為正極，N為負極) 。PN結正向導通，反向截至，具有單相導電的特性。

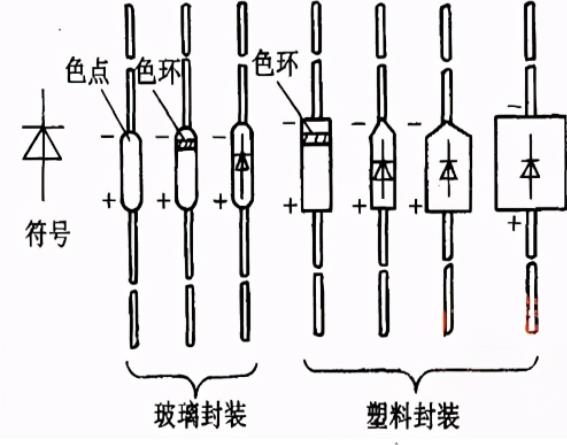

二極管封裝及其方向如下圖示：

印制板中通過PCB板上絲印來判別二極管方向的方法總結如下：

通常情況下：

1、有缺口的一端為負極;

2、有橫杠的一端為負極;

3、有白色雙杠的一端為負極;

4、三角形箭頭方向的一端為負極;

5、插件二極管絲印小圓一端是負極，大圓是正極。 在立式焊接的情況下原件本體在正極圈里;

6、插件發光二極管方孔為第一腳為正極。
