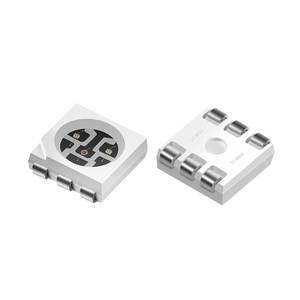

5050RGB燈珠顏色是怎么樣進行變換的呢？我們?cè)贚ED功能型產品設計中，對于某些空間、成本和功耗受限的系統而言，最好使用一個能發出多種顏色的5050RGB燈珠。通常情況下，這種多色LED在一個透明環氧樹脂外殼內部配備三個LED發光芯片，分別是紅色、綠色和藍色 （RGB）。天成照明所生產的5050RGB燈珠就是一個很好的例子。這款燈珠專為功能型LED產品而設計，其體積為5.0*5.0*1.6mm，以及六個支架延伸焊腳，在PC板上進行焊接線路進行導電和色彩控制。在通常的設計中，三個5050RGB燈珠內部中的任何一個發光芯片顏色均可以單獨使用，也可與其他發光芯片結合使用，以混合產生不同的顏色。

5050RGB燈珠通常有三種引腳布局：

1.所有LED共用一個陽極，每個LED有一個陰極，總共四個引腳

2.所有LED共用一個陰極，每個LED有一個陽極，總共四個引腳

3.每個陽極和陰極都分配引腳，總共六個引腳

天成照明的5050RGB燈珠就是六個引腳進行單獨的RGB控制，每路單獨控制一種發光芯片，顏色的切換和控制通過MCU控制供電電流來進行實現。如果當下功能只需要顯示RGB狀態中的一種，那么最簡單方法是單路供電進行燈珠點亮，用戶可以選擇紅色、綠色或藍色中的一種。

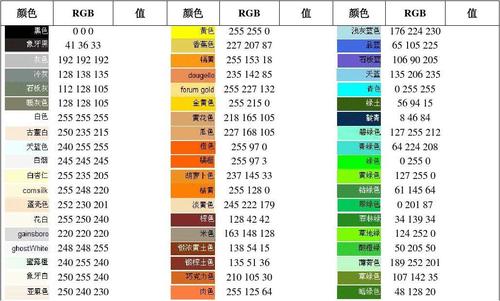

對于更復雜的應用，可以按不同的強度組合RGB，從而產生多達1600萬種顏色。實現這一目的的可靠方法是：將脈沖寬度調制 （PWM） 信號應用于每個LED，其中占空比與強度相對應。人眼可以識別出200赫茲 （Hz） 或更慢的閃爍頻率，因此，為了避免閃爍，應使用1000Hz或更快的PWM頻率。顏色可通過RGB色碼輕松選擇。這基于RGB加色模型，其中紅光、綠光和藍光在強度上各不相同，組合在一起幾乎可以重新生成任何顏色。該模型適用于光線，是電視和顯示屏中色彩再現的依據，還可用于呈現網頁上的顏色。RGB色碼的簡寫用 （R，G，B） 表示，其中R、G和B是紅色、綠色和藍色強度的十進制值，范圍介于0到255之間。例如，藍色的十進制RGB色碼為 （0，0，255），紫色為 （128，0，128），銀色為 （192，192，192）。在確定每種顏色的PWM占空比時，需將這些值除以255，因此藍色的占空比為 （0，0，100％），紫色的占空比為 （50％，0，50％），銀色的占空比為 （75％，75％，75％）。從理論上講，白光由 （255，255，255） 表示，并且可通過同時打開全強度的紅色、綠色和藍色LED來生成。然而，在實踐中，通過該方法產生的顏色通常是帶有偏藍色調的白色。出現這種色調是因?yàn)椋傻腖ED顏色與理想的紅色、綠色和藍色的精確波長不完全匹配。

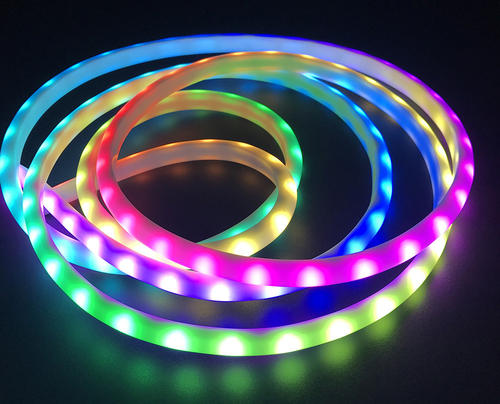

我們?cè)诹私舛嗌?/span>5050RGB燈珠的驅動方式之后，不僅可以節省空間、成本和功耗，還可以增強終端系統、設備、狀態指示燈或照明系統的美觀性及用戶界面。開發人員既可以選擇能對每個5050RGB燈珠進行完全控制從而達到想要達到的效果，也可以選擇能對顏色進行編程控制的智能LED。
